Модуль управления внешними подключениями (shturval-ingress-controller)

О сервисе #

Назначение #

shturval-ingress-controller — модуль управления внешними подключениями на базе Ingress NGinx. Обеспечивает доступ к приложениям в кластере по доменным именам и путям, поддержку TLS (в т. ч. через cert-manager).

Развёртывание и управление #

shturval-ingress-controller — критический сервис платформы. В платформе «Штурвал» его включение и жизненный цикл в кластере обеспечивает cluster-manager (сервис платформы); объект ShturvalServiceConfig (SSC) для чарта shturval-ingress-controller создаётся и сопровождается как часть платформенной конфигурации, а не как произвольная ручная установка Helm-чарта администратором. Для корректной работы должны быть развёрнуты зависимости из таблицы выше: shturval-networking и CRD shturval-cert-manager.

Рекомендация: не правьте ShturvalServiceConfig вручную для смены параметров релиза — такой объект относится к платформенной конфигурации и может быть перезаписан при обновлениях. Кастомизация (hostPort для HA, NodePort, общий домен для TLS, proxy protocol и др.) выполняется через ShturvalServicePatch (SSP) для shturval-ingress-controller.

В клиентском кластере он устанавливается включенным (в режиме auto), если на шаге выбора сервисов был выбран NGINX Ingress Controller. Если обработка входящего трафика через Gateway API, сервис устанавливается выключенным (в режиме absent): внешний трафик принимает Gateway API. В кластере управления по умолчанию используется Gateway API.

Если при развёртывании платформы сервис был отключён, SSC мог получить режим отсутствия (mode: absent); для включения переведите режим в auto. Если модуля нет в списке Установленные сервисы, проверьте политику развёртывания и состояние SSC по документации по настройке кластера; самостоятельная установка чарта из каталога не является типовым сценарием.

Ниже в разделе Где настраивать — переход к управлению уже развёрнутым сервисом в интерфейсе; примеры патчей — в следующих разделах страницы.

Где настраивать #

Сервисы и репозитории → Установленные сервисы → найдите Модуль управления внешними подключениями (shturval-ingress-controller) → Управлять.

Кастомизация (hostPort для HA, NodePort, общий домен для TLS, proxy protocol) выполняется через ShturvalServicePatch для shturval-ingress-controller. Подробнее — Ingress. Официальная документация: NGINX Ingress Controller.

Если нужно увеличить допустимый размер HTTP-заголовков для входа пользователя в GUI, см. Восстановить вход в графический интерфейс.

Замена VIP Ingress на внешний балансировщик #

Если при добавлении кластера был указан внутренний виртуальный IP и нужно заменить его внешним балансировщиком (например, HAProxy):

1. Подготовьте ShturvalServicePatch для shturval-ingress-controller с включением hostPort и/или NodePort.
2. Загрузите патч в кластер через Импорт манифестов (или kubectl).

apiVersion: ops.shturval.tech/v1beta2
kind: ShturvalServicePatch
metadata:
  name: <имя ресурса>
spec:
  shturvalServiceConfigName: shturval-ingress-controller
  customvalues:
    controller:
      hostPort:
        enabled: true # При включении поды ингресс контроллера так же будут использовать на узлах кластера 80 и 443 порты
      service:
        nodePorts:
          http: "<ваше значение параметра>"
          https: "<ваше значение параметра>"
        type: NodePort
      shturval:
        commonName: <ваше значение параметра>

Когда ShturvalServicePatch будет загружен, потребуется некоторое время для применения конфигурации. После, узлы будут готовы принимать ингресс трафик на указанные порты (например, 30080 и 30443).

Включение Proxy Protocol #

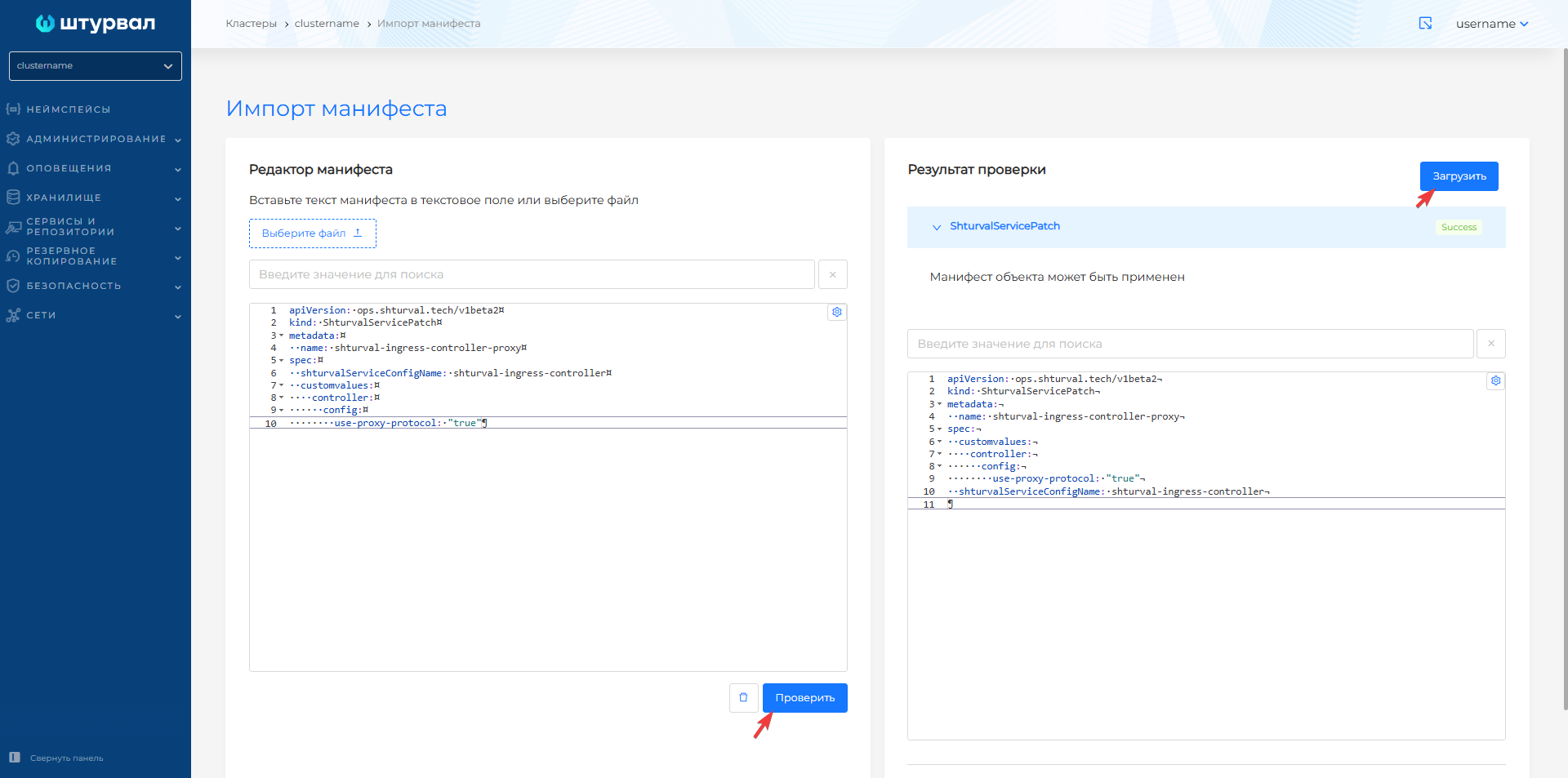

Для передачи реального IP клиента через внешний балансировщик можно включить proxy protocol в конфигурации Ingress Controller через ShturvalServicePatch:

apiVersion: ops.shturval.tech/v1beta2
kind: ShturvalServicePatch
metadata:
  name: shturval-ingress-controller-proxy
spec:
  shturvalServiceConfigName: shturval-ingress-controller
  customvalues:
    controller:
      config:
        use-proxy-protocol: true

Дополнительные параметры конфигурации — в официальной документации Ingress NGinx.

Конфигурирование worker-processes #

По умолчанию для Ingress Controller заданы ограничения на количество рабочих процессов NGINX и на лимиты ресурсов:

controller:
  config:
    worker-processes: 4
  resources:
    limits:
      memory: 400Mi
    requests:
      cpu: 200m
      memory: 300Mi

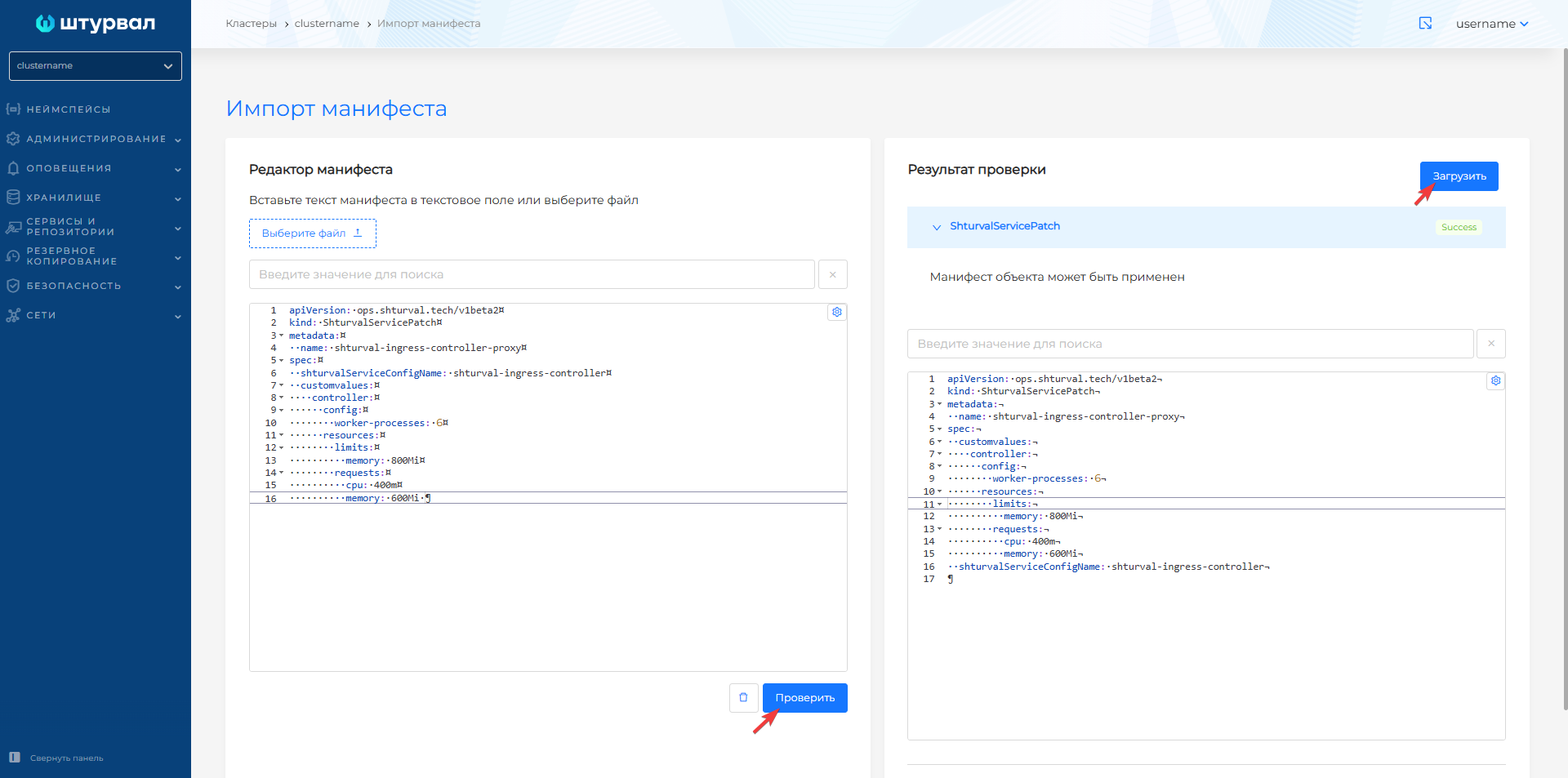

Для переопределения значений примените ShturvalServicePatch:

apiVersion: ops.shturval.tech/v1beta2
kind: ShturvalServicePatch
metadata:
  name: shturval-ingress-controller-workers
spec:
  shturvalServiceConfigName: shturval-ingress-controller
  customvalues:
    controller:
      config:
        worker-processes: <ваше значение>
      resources:
        limits:
          memory: <ваше значение>
        requests:
          cpu: <ваше значение>
          memory: <ваше значение>

Настройка буфера для HTTP-заголовков #

По умолчанию в платформе «Штурвал» для Ingress Controller задано ограничение размера HTTP-заголовков 2 16k (два буфера по 16 КБ). Если пользователь с токеном большего размера не может войти в графический интерфейс, увеличьте значение large-client-header-buffers через ShturvalServicePatch:

apiVersion: ops.shturval.tech/v1beta2
kind: ShturvalServicePatch
metadata:
  name: shturval-ingress-controller-large-headers
spec:
  shturvalServiceConfigName: shturval-ingress-controller
  customvalues:
    controller:
      config:
        large-client-header-buffers: <ваше значение>

Включение snippet-аннотаций #

Для работы snippet-аннотаций в ресурсах Ingress необходимо применить ShturvalServicePatch, разрешающий использование snippet-аннотаций и задающий уровень риска:

apiVersion: ops.shturval.tech/v1beta2
kind: ShturvalServicePatch
metadata:
  name: ingress-controller-snippet
spec:
  shturvalServiceConfigName: shturval-ingress-controller
  customvalues:
    controller:
      allowSnippetAnnotations: true
      config:
        annotations-risk-level: Critical
