Модуль управления сетями кластера (shturval-networking)

О сервисе #

Назначение #

shturval-networking — модуль управления сетями кластера на базе Cilium CNI. Обеспечивает сетевую функциональность и взаимодействие между компонентами кластера. При совместном использовании с Multus CNI (shturval-metacni) может потребоваться ShturvalServicePatch с cni.exclusive: false.

Развёртывание и управление #

shturval-networking — критический сервис платформы. В платформе «Штурвал» его включение и жизненный цикл в кластере обеспечивает cluster-manager (сервис платформы); объекты ShturvalServiceConfig (SSC) для Cilium создаются и сопровождаются как часть платформенной конфигурации. В поставке модуль опирается на CRD мониторинга: в кластере должен быть учтён компонент shturval-monitoring-crds (см. зависимости в таблице выше).

Рекомендация: не правьте ShturvalServiceConfig вручную для смены параметров Cilium, Hubble и режима cni.exclusive — объект относится к платформенной конфигурации и может быть перезаписан при обновлениях. Изменения вносите через ShturvalServicePatch (SSP), как в примерах ниже на этой странице (Multus, Hubble).

Где настраивать #

Сервисы и репозитории → Установленные сервисы → shturval-networking → Управлять.

Совместное использование с Multus CNI #

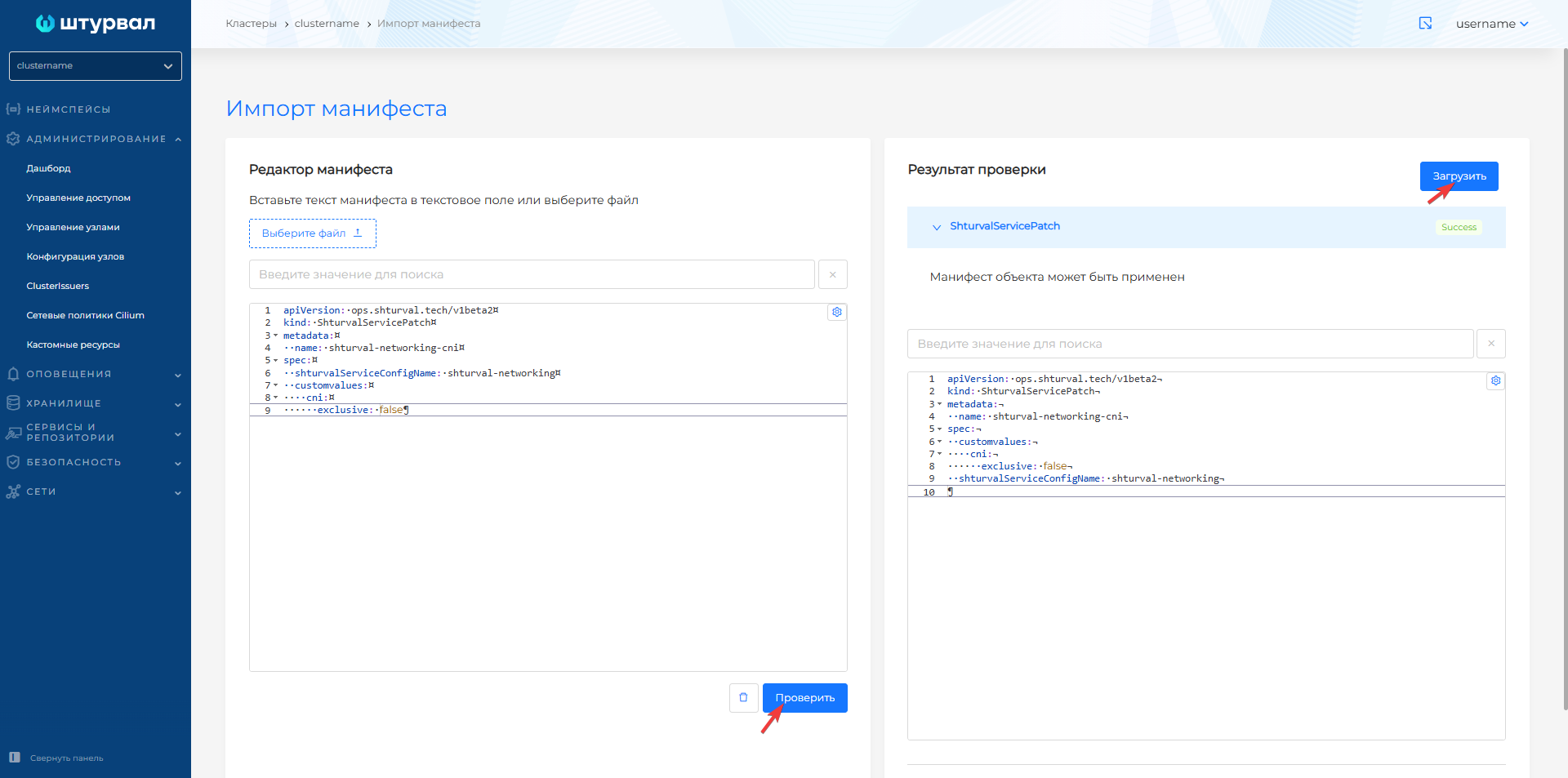

При одновременном использовании Cilium CNI (shturval-networking) и Multus CNI (shturval-metacni) необходимо применить ShturvalServicePatch с cni.exclusive: false:

apiVersion: ops.shturval.tech/v1beta2
kind: ShturvalServicePatch
metadata:
  name: shturval-networking-cni
spec:
  shturvalServiceConfigName: shturval-networking
  customvalues:
    cni:
      exclusive: false

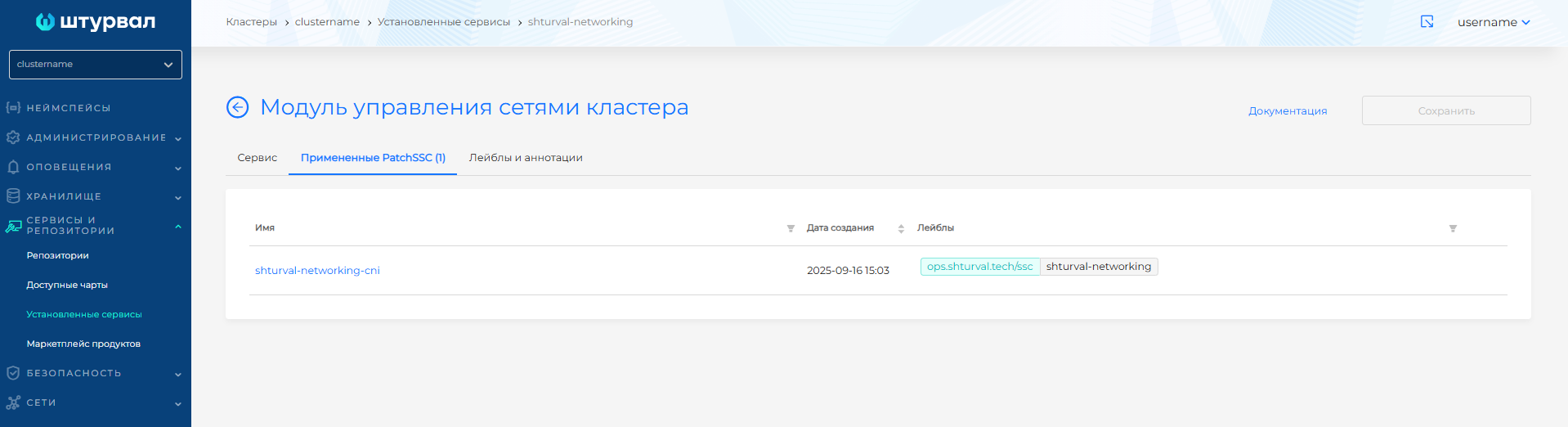

После применения ShturvalServicePatch перейдите в Установленные сервисы → shturval-networking → Управлять. На вкладке Примененные ShturvalServicePatch отобразится загруженный патч; когда он будет применён, на вкладке Сервис статус изменится на Patched.

Cilium Hubble #

Hubble обеспечивает наблюдение за сетевым взаимодействием между компонентами кластера. Для включения примените ShturvalServicePatch (SSP). Параметры настройки отличаются в зависимости от контура.

apiVersion: ops.shturval.tech/v1beta2
kind: ShturvalServicePatch
metadata:
  name: shturval-networking-hubble
spec:
  shturvalServiceConfigName: shturval-networking
  customvalues:
    hubble:
      enabled: true
      relay:
        enabled: true
      ui:
        enabled: true

apiVersion: ops.shturval.tech/v1beta2
kind: ShturvalServicePatch
metadata:
  name: shturval-networking-hubble
spec:
  shturvalServiceConfigName: shturval-networking
  customvalues:
    hubble:
      enabled: true
      relay:
        enabled: true
        image:
          tag: <ваше значение>
          useDigest: false
      ui:
        enabled: true
        ingress:
          enabled: true
          className: <ваше значение>
          annotations:
            cert-manager.io/cluster-issuer: <ваше значение>
          hosts:
            - <ваше значение>
          tls:
            - secretName: <ваше значение>
              hosts:
                - <ваше значение>

Для временного проброса порта к UI Hubble выполните команду:

kubectl -n kube-system port-forward services/hubble-ui 12000:80

Hubble UI будет доступен по адресу: http://127.0.0.1:12000

Контроллер Gateway API в Cilium #

CRD Gateway API поставляет CRD Gateway API, но не обрабатывает трафик. Для маршрутизации необходим контроллер, связанный с GatewayClass. В платформе «Штурвал» вы можете включить контроллер Gateway API на базе Cilium io.cilium/gateway-controller.

Если кластер принимает входящий трафик через Gateway API контроллер Gateway API на базе Cilium включён по умолчанию. Отдельно применять ShturvalServicePatch (SSP) не требуется. CRD модуля Gateway API входят в критически важные сервисы и устанавливаются вместе с кластером.

Если в клиентском кластере входящий трафик обрабатывается NGINX Ingress Controller, контроллер Gateway API в Cilium по умолчанию выключены. Чтобы включить его, проверьте, что установлен сервис CRD модуля Gateway API (shturval-gateway-api-crds) в неймспейсе gateway-system, и примените ShturvalServicePatch (SSP):

apiVersion: ops.shturval.tech/v1beta2
kind: ShturvalServicePatch
metadata:
  name: shturval-networking-cilium
spec:
  customvalues:
    gatewayAPI:
      enabled: true
      externalTrafficPolicy: Cluster
      secretsNamespace:
        sync: true
  shturvalServiceConfigName: shturval-networking

После применения ShturvalServicePatch перейдите в Установленные сервисы → shturval-networking → Управлять. На вкладке Примененные ShturvalServicePatch отобразится загруженный ShturvalServicePatch. Когда он будет применён, Cilium развернёт контроллер Gateway API и создаст соответствующий GatewayClass с именем cilium.

Для выделения адресов Gateway создайте ресурс с пулом IP-адресов CiliumLoadBalancerIPPool или настройте CIDR или диапазон IP-адресов в ConfigMap kubevip — см. подробнее в разделе Конфигурация доступных IP-адресов.

Пример CiliumLoadBalancerIPPool:

apiVersion: "cilium.io/v2"
kind: CiliumLoadBalancerIPPool
metadata:
  name: pool
spec:
  blocks:
    - cidr: "192.168.0.216/29"

Дополнительно #

• Как управлять CustomValues сервисов — применение ShturvalServicePatch.
• CRD модуля Gateway API — установка CRD Gateway API в кластер.
• Gateway API — обзор и настройка GatewayClass, Gateway и маршрутов.
• Модуль подключения нескольких сетевых интерфейсов — Multus CNI.
• Hubble UI — просмотр сетевого взаимодействия через Hubble.
