Как включить Hubble UI
Hubble UI в платформе на базе Cilium.
Введение
Hubble обеспечивает наблюдение за сетевым взаимодействием между компонентами кластера и сетевой инфраструктурой. В платформе «Штурвал» сеть обеспечивается Модулем управления сетями кластера (shturval-networking, Cilium CNI).
Включение Hubble
Для включения Hubble загрузите в кластер ShturvalServicePatch (SSP) для Модуля управления сетями кластера (shturval-networking). Параметры настройки отличаются в зависимости от контура.
В открытом контуре образ hubble-relay подставляется по digest из чарта. Включите Hubble, Relay и UI:
apiVersion: ops.shturval.tech/v1beta2
kind: ShturvalServicePatch
metadata:
name: shturval-networking-hubble
spec:
shturvalServiceConfigName: shturval-networking
customvalues:
hubble:
enabled: true
relay:
enabled: true
ui:
enabled: true
SHA-256 образа hubble-relay в открытом контуре и закрытом контуре различаются. Применение SSP в закрытом контуре, в котором Hubble включён только флагами enabled, завершиться ошибкой. В hubble.relay.image укажите тег образа из зеркала поставки и задайте useDigest: false.
Блок ingress публикует Hubble UI.
apiVersion: ops.shturval.tech/v1beta2
kind: ShturvalServicePatch
metadata:
name: shturval-networking-hubble
spec:
shturvalServiceConfigName: shturval-networking
customvalues:
hubble:
enabled: true
relay:
enabled: true
image:
tag: <ваше значение>
useDigest: false
ui:
enabled: true
ingress:
enabled: true
className: <ваше значение>
annotations:
cert-manager.io/cluster-issuer: <ваше значение>
hosts:
- <ваше значение>
tls:
- secretName: <ваше значение>
hosts:
- <ваше значение>
| Параметр | Описание |
|---|---|
hubble.relay.image.tag | Тег образа hubble-relay из зеркала поставки. |
hubble.relay.image.useDigest: false | Не использовать digest из чарта: SHA-256 образа в чарте и в зеркале различаются. |
hubble.ui.ingress.className | Имя Ingress Class для публикации Hubble UI. |
hubble.ui.ingress.annotations | Аннотации Ingress. Для сертификата укажите ClusterIssuer cert-manager. |
hubble.ui.ingress.hosts | DNS-имя Hubble UI. |
hubble.ui.ingress.tls.secretName | Имя TLS-секрета. |
hubble.ui.ingress.tls.hosts | Имена хостов в секции TLS. |

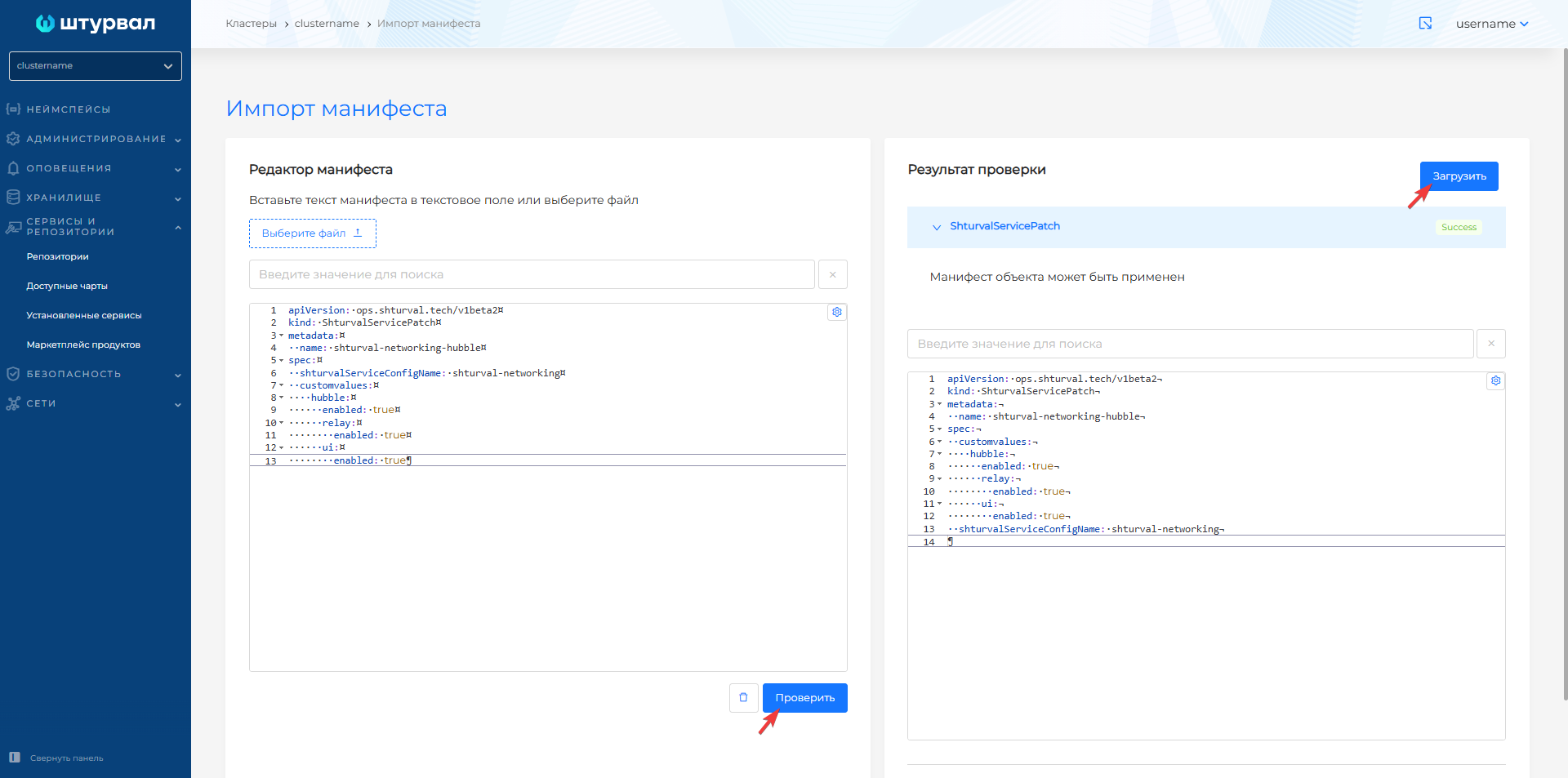

Загрузите манифест через импорт манифестов в интерфейсе кластера (см. скриншот ниже).
Проверка применения патча

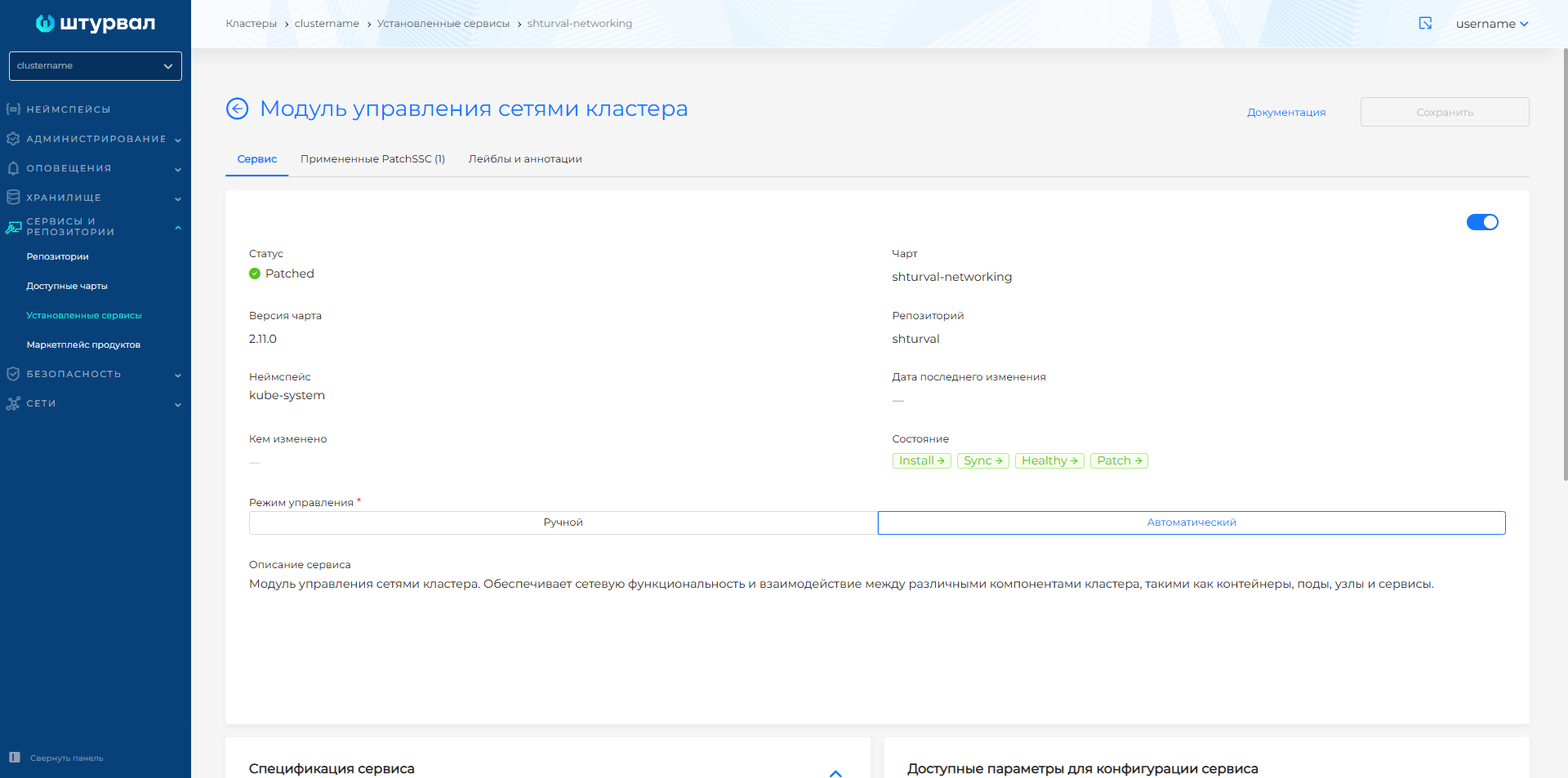

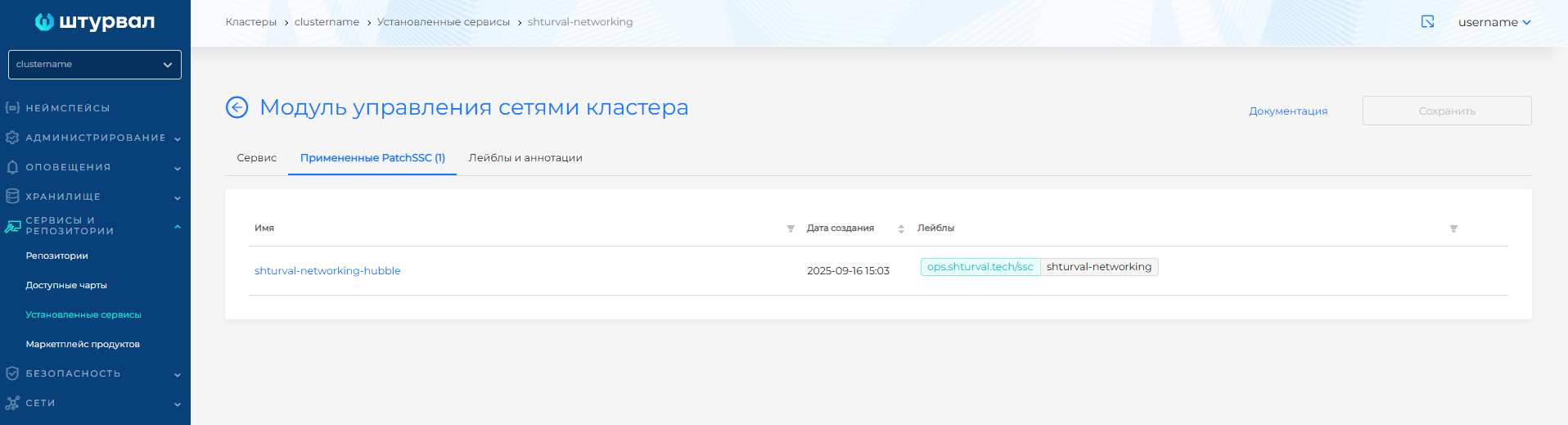

После загрузки манифеста откройте Сервисы и репозитории → Установленные сервисы, найдите Модуль управления сетями кластера (shturval-networking) и перейдите к управлению. На вкладке Примененные ShturvalServicePatch отобразится загруженный ShturvalServicePatch. Когда ShturvalServicePatch будет применён, на вкладке Сервис статус будет Patched.
Иллюстрация: Проверка применения патча
Иллюстрация: Проверка применения патча
Доступ к Hubble UI
Чтобы временно прокинуть порт со своей рабочей станции до UI Hubble, в CLI введите команду:
kubectl -n kube-system port-forward services/hubble-ui 12000:80
Cilium Hubble будет доступен по адресу: http://127.0.0.1:12000
С дополнительной информацией можно ознакомиться на официальном сайте Cilium.
